一、垃圾焚燒廠和污泥處理廠篇

案例1：香港污泥處理廠 T·PARK

2016年5月19日，由威立雅建設和運營的全球最大污泥處理設施香港“T·PARK”舉行了揭幕儀式，開啟了正式的運營。該廠每日處理2000噸污泥，實現了污泥的減量化和資源化。

工藝：該廠采用先進的流化床焚燒技術，共4個焚燒爐一同作業。污泥經過高溫焚燒后，剩余的底灰和殘?jiān)挥性瓉淼?0%，從而大大減少了填埋區的負荷。污泥在焚燒過程中，能夠?qū)崮苻D(zhuǎn)化為電力，供給整個污泥廠運營的同時并入公共電網，供給4000戶左右居民的使用。

除了污泥焚燒設施之外，威立雅還為這個廠區建造了一個海水淡化廠和污水處理廠。廠區每天從后海灣抽取海水, 經淡化處理后變成飲用水和設施用水。同時，焚燒污泥產生的能源可以為廠內建筑物提供制冷和供熱，實現了水資源和能源的完全自給自足。而廠區所產生的所有污水經過處理后可用作灌溉、沖廁及清潔等，實現充分回用，不排放到深圳灣，達到“零污水排放”的目標。

景觀設計：香港污泥處理廠是由法國建筑大師CLAUDE VASCONI設計，流線和波浪型的設計概念源自四周的山巒海岸。設施充分利用了采光、自然通風和天臺綠化，有效發揮節能作用。廠區還建有五個不同元素的園林花園、天臺花園、雀鳥保護區和噴水池等。這座有著流線波浪形設計的未來式綠色建筑已然成為了香港的一個新地標。

為了提升公眾對于可持續發展的認識，設施內設有展覽廳，游客在互動體驗中了解污泥產生的背景和處理工藝；一條空中觀光走廊可以觀看廠區處理污泥的實時運行情況；44.5米的觀景臺使周圍風景盡收眼底。更值得一提的是，設施內的水療中心和溫水游泳館，都是利用污泥焚燒產生的蒸汽進行加溫，市民可以免費預約，到這里參觀和放松。

T·PARK，“T”代表“轉煥”，轉廢為能，煥然一新，“PARK”，一座人與環境和諧相處的公園。正如它的這個美麗的名字，香港污泥處理廠不僅為城市的污泥處理提供了可持續的解決方案，更成為了香港政府對環境保護承諾的一個樣板工程乃至世界環保領域的綠色典范。

案例2：新加坡超級樹公園垃圾焚燒廠

超級樹公園建設在新加坡濱海灣地區，和著名的金沙賭場隔路相望。該花園由Grant Associates景觀事務所設計，公園地表18棵Super tree其實是塔狀垂直結構的樹形花園，高25到50米不等，頂部散開的直徑大約30米可吸收雨水，生成太陽能。其中11棵采用了環境可持續性的材料，還安裝了太陽能光伏電池介質，利用太陽能來為"樹干"發電，其余的樹木則成為焚燒廠排氣裝置的一部分。"超級樹"的高度從25米到50米不等，最高的"超級樹"頂部設有酒吧。

游客進入超級樹公園觀光是不要錢的。據公園管理處負責運營的副主任彭博士介紹，這個公園建成之后，可以增加游客在新加坡停留的時間0.5天。為了讓這個公園更好玩，還建設了溫帶和寒帶的大棚，引入和溫帶和寒帶植物。

"超級樹"有混凝土的"樹心"、鋼制的"樹干"、種植花草的板材以及頂棚等。"超級樹"將種植有200多種來自于世界各地的熱帶植物，總數達到16.29萬棵。"超級樹"有暖色調，也有冷色調，植物的選擇則根據它們的耐受力、對土壤的需求以及在新加坡雨林當中的稀有性來評判。

超級樹公園下面是個生物質能源發電廠。新加坡大部分樹葉，都要運送到這個超級樹公園地下的垃圾發電廠來焚燒。

工藝：下圖是電廠工作原理的示意圖，通過這個示意圖可以看到，那些超級樹的管狀物，都是垃圾焚燒廠的排氣管道。

案例3：維也納施比特勞垃圾焚燒發電廠

位于奧地利維也納市區多瑙河岸的施比特勞垃圾焚燒廠于1992年完成改造。通過改造，垃圾焚燒廠采用了最新技術和設備，確保整個設施在環保和能效方面走在世界前列。對排放物進行嚴格監管也不可或缺。技術檢測監管部門和維也納市政當局定期對工廠進行檢查，包括一年一次必須關閉垃圾焚燒爐的例行檢查。另外，檢測機構還對工廠廢氣凈化的各個環節進行排查，并對排放的廢氣進行有害物質檢測。

工藝和規模：施比特勞垃圾焚燒廠每年焚燒25萬噸生活垃圾。垃圾經兩個焚燒爐燃燒后，產生的廢氣被導入一個熱交換裝置，產生蒸汽，再進一步被用于遠程供熱和發電。整個焚燒廠可為６萬多戶居民供暖。燃燒過的渣土可以處理壓縮為建筑材料，做到一物多用。

景觀設計：這座建筑物是奧地利有名的藝術家、建筑設計師百水先生的杰作。工程從1988年至1992年進行了四年建成。居民遠遠就可以看見一個高高聳立的大煙囪，中部有一個碩大的金色球體，在藍天下格外醒目。這金色的圓形球體會讓人聯想到某明珠電視塔的旋轉餐廳，其實不然。這就是垃圾焚燒廠的控制室。色彩斑斕而充滿童趣的外墻立面，讓人感覺就像是一座童話城堡。 外墻面上隨意涂抹的卡通畫，有的是各種色彩的水果，有的是各種性能的用具，煞是可愛。

 除了外墻面上畫著好些綠色植物，建筑的天臺和陽臺上也種植了許多綠色樹木。建筑的窗戶大小不一，每扇窗戶都被這些可愛的卡通畫圍繞著。

廠的旁邊有條公路。有的地方用鐵網制成鏤空的圍墻，旁邊有專設的行人和自行車小道。

案例4：日本大阪舞洲垃圾焚燒廠

舞洲廠的外觀設計同出自奧地利著名的生態建筑設計師百水先生之手，黃色和紅色的條紋象征著燃燒的烈焰，曲線的設計和綠色植物的設計，減少了鋼筋水泥建筑帶給人的冰冷感覺，體現了建筑與自然的融合。

這座廠房的整體造價為609億日元（約合35億元人民幣），其中設計費為6000萬日元（約合350萬元人民幣）。廠房為地上7層、部分地下2層的鋼筋混凝土結構，占地面積3.3萬平米，建筑面積1.7萬平米，總建筑面積5.7萬平米。如今，這座建筑已然成為大阪市獨樹一幟的地標性建筑。

規模和工藝：廠里一共有兩座焚燒爐，每座焚燒爐的垃圾日處理能力為450噸。兩座焚燒爐24小時不間斷工作，一天的垃圾處理能力最大為900噸，是大阪市現有的7座焚燒廠中處理能力最大的兩座之一。廠里的全部設備都是2001年4月焚燒廠建成投入使用時的設備，迄今從未更新淘汰過。焚燒廠里聞不到臭氣、聽不到噪音，所有工作人員都穿著普通的藍色工作服，每個入場參觀者也都身著便裝，完全不需要任何防護。這是因?yàn)椋械脑O(shè)備都被密封在特定的空間內，機器區域和人的操作區域完全隔離，可視部分則以真空玻璃隔開，即便是在900℃的焚燒爐視窗前，也完全感受不到烈焰的灼熱。廠內所有運進來的垃圾首先被投入一個44米深，1.5萬立方米的垃圾儲坑里，為了控制臭氣，在垃圾儲坑的頂部安裝了強力抽風機，把臭氣收集起來后，再經過預熱程序，最終通過專門的管道送往焚燒爐的底部，作為燃燒用的一次風再利用，解決了臭氣外泄的問題。為了避免焚燒時產生二惡英，焚燒爐通過850至950攝氏度的高溫使垃圾實現完全燃燒。焚燒過程中的粉塵用電氣集塵器吸附，排氣通過洗滌裝置洗凈，其中的二惡英利用活性炭吸附，再經過過濾式集塵等裝置處理，符合安全標準后才能排放?？扇祭贌笞罱K形成的灰燼只有原來體積的二十分之一，而收集到的含有二惡英等污染物的粉塵則利用藥物進行無害化處理，與灰燼一起運到大阪灣填埋。日本的二惡英排放標準是1ng-TEQ/m3，而該廠達到的排放標準為0.001ng-TEQ/m3，僅為日本國標的千分之一。

要真正獲得人們的理解和支持，開啟民智才是長久之道。在大阪，所有的小學都會開設一門叫“環境科學”的課程，其中一個很重要的內容就是讓孩子們學會垃圾分類和垃圾處理。到小學四年級時，還要到垃圾焚燒廠進行課外學習實踐。為此，廠內專門設計了一套參觀學習路線，甚至還在工場內開設了科普游戲區，吉祥物、音樂、漫畫、游戲機。去參觀必須至少提前一個星期預約。不預約不接待，只要預約，任何人都可以去“玩”。據悉，舞洲廠每年的參觀人數約1.7萬人次，是其它焚燒廠參觀人數的3倍。

焚燒廠的外觀設計就像華納兄弟旗下《樂一通》動畫系列（兔八哥系列）里的卡通建筑。這些建筑線條起伏、擺放錯落，窗戶的形狀毫不統一，以及大量的撞色搭配，一切都在表達一種完全另類的建筑美學。廠房的頂部全部由綠植覆蓋，實現了建筑與自然的完美結合。

案例5：丹麥哥本哈根垃圾焚燒發電廠

坐落在丹麥哥本哈根市中心的垃圾焚燒廠，將成為兼具垃圾處理和市民滑雪攀巖休閑功能的城市公共空間。它的設計師英格斯認為，可持續發展不一定就意味著犧牲，或降低生活質量做苦行僧。在脫離現實和極其務實的建筑風格之間，人們完全能夠創造“一個旨在創造社會、經濟和環境完美結合卻又切實可行的烏托邦”。該廠位于哥本哈根市中心，集垃圾焚燒、滑雪、攀巖等功能為一體，將于2017年建成。

規模：丹麥哥本哈根垃圾焚燒發電廠建成后，每年將焚燒來自50萬~70萬居民和4.6萬個公司、機構超過40萬噸的垃圾（約1200t/d），可以為約16萬戶家庭供熱，給6.25萬戶家庭供電。

和傳統的垃圾處理項目不同，這座由BIG設計、阿梅格爾能源中心(ARC)建造的焚燒廠被視為是集功能性與藝術性為一體的革新之作。根據設計方案，除了本身新一代的焚燒爐和技術手段，BIG在屋頂處設計了一條長達1500米的雪道，分為3段3種難度?；酆谜邆兛梢猿俗娞葜边_(dá)不同賽道，而透明化的內部設計將保證大家在乘坐過程中能看到焚燒廠內垃圾處理的情況。

與此同時，建筑外側將種上綠色植被，并開辟出一條步行線路，供游客們在夏天前來郊游。由于廠房高約300英尺(約合91.5米)，他們還依此設計了一面等高的攀巖壁。加上咖啡廳、兒童游樂場等設施，這座垃圾焚燒廠將成為兼具垃圾處理和市民休閑功能的城市公共空間。

“那次競標最大的挑戰，在于怎樣把這樣一家大工廠建得漂亮，怎樣用漂亮的外形把它包起來。我們希望把這座焚燒廠變成送給哥本哈根市民的一份禮物?！庇⒏袼惯@樣向《中國新聞周刊》解釋自己當初的設計理念。

其實從某種意義上說，他的靈感不僅來源于滑雪，更來源于家鄉的生態環境。在他看來，丹麥人熱愛滑雪，但這里地勢平坦，雖然氣候適宜也有足夠多的雪，卻沒有山。每逢雪季，滑雪愛好者們只能驅車幾小時趕到瑞士的阿爾卑斯山過一把癮?！拔覀冸m然沒有雪山，但我們有‘垃圾山’!”英格斯想到，或許可以將這座垃圾焚燒廠建成一座人造雪山，讓平坦的哥本哈根也有機會成為一個滑雪勝地。

這無疑是個好玩的點子。不過，他還有個更好玩的主意。他為這座能滑雪的焚燒廠設計了一個特殊的煙囪：每排放一噸二氧化碳，就會吐出一個直徑15米大小的煙圈。經過特殊的過濾處理，這種煙圈幾乎完全由水蒸汽和一點點燃燒后產生的二氧化碳組成，無毒無害——這樣設計的目的是希望通過煙圈這種生動有趣且容易量化的形式引起人們對碳排放的重視?！叭绻藗儧]有意識到問題，就不會有所行動?！庇⒏袼箤?duì)《中國新聞周刊》說，“到2017年，當這個焚燒廠正式啟用后，我就可以告訴我的孩子們，他們每數一個煙圈，就說明我們又排放了一噸二氧化碳?！庇⒏袼拐f，一般像這樣的垃圾處理項目，往往都會收到來自周邊居民的抗議信，而現在他們已經收到了不少來信，詢問這個能滑雪的垃圾焚燒廠什么時候建成開業。

案例6：法國Issy-Ies-Moulineaux垃圾焚燒廠——?dú)W洲最大的地下垃圾處理廠

法國Issy-Ies-Moulineaux垃圾焚燒廠位于人口稠密的巴黎西南，旁邊是塞納河和埃菲爾鐵塔（距塞納河僅200米，距巴黎圣母院4.5公里，廠區周圍遍布商務辦公樓，微軟研發中心與該廠僅一墻之隔），第1條線于2007年建成（第2條于2009年建成），總投資約6億歐元。

該廠寬110米，長375米，高21米（地面部分）。用當?shù)鼐用竦脑捳f：“它像一座豪華的寫字樓，像一個綠蔭環繞的圖書館，像醫院，像學校，就是不像垃圾處理廠。”然而，這正是歐洲最大的地下垃圾處理廠的地面部分。

規模和工藝：該廠負責承擔周圍25個城區100萬居民的生活垃圾處理，其年焚燒能力達到46萬噸。包裝類垃圾、家用電器大件垃圾在該廠年回收量分別為2萬噸和3.5萬噸。該廠采用了日立的爐排爐技術，有2條焚燒線，發電量85.2MW垃圾焚燒產生的熱能和電能能夠?yàn)榇蠹s8萬戶居民提供家庭取暖，為5萬戶居民提供家庭用電，每噸垃圾焚燒后的爐渣只有大約28公斤。焚燒后的爐渣經處理后，還可用于道路建設。除充分利用能源外，該廠采用的煙氣凈化系統包括靜電除塵器、干法反應塔、布袋除塵器、SCR反應器等，組合煙氣凈化、廢水處理等工藝能夠使該廠的污染指標，包括廢氣、廢水、噪聲等均大大低于歐盟標準和法國當?shù)貥?biāo)準，如廢氣的粉塵去除率達到99 %以上，二噁英排放幾乎為零。排入塞納河的廢水完全符合法國各項排放標準，煙氣排放值只有標準的一半。此外所有設備都深藏地下，公眾在地上也幾乎聽不到噪聲。此外，Issy-Ies-Moulineaux垃圾焚燒廠面向塞納河，背靠火車道。通過河道運輸，可使出入焚燒廠的重型垃圾運輸車輛的數量從每周426輛減少到320輛，如再加上鐵路運輸，將可大大緩解公路運輸壓力，減少汽車尾氣排放對環境的污染。

景觀設計：由于該廠受城市規劃限制，煙囪高度僅為25m，但該廠建筑物的屋頂綠化覆蓋率卻超過50% 。所有設備都安置在地下。巴黎Issy-Ies-Moulineaux垃圾焚燒廠是一個拆舊建新的項目（舊廠有4條焚燒線，于1965年建成）。該廠在前期規劃中就十分注重與周邊環境的融合，出于景觀要求，該廠房設計高度不高于附近樹冠的高度，為此該項目向地下深挖，建筑底部標高為-31m，也就是說，建筑的2/3都在地下。該廠建設費用中，土建費用遠超過常規垃圾發電廠。在河邊建設地下焚燒廠，也就意味著地下水位就在地面以下幾米處，這對開挖和土建都提出了特殊的要求；垃圾運輸車通過下坡道從地面進入卸料大廳；煙囪幾乎全部埋在地面以下，而且通過升溫解決了“白煙”現象，所以人們看不見工廠排出的煙氣；該項目高標準規劃、先進的景觀設計理念，已成為城市中心建設垃圾焚燒廠的典范。

二、填埋場修復篇

案例1：英國倫敦女王伊莉莎白二世奧林匹克公園（Queen Elizabeth Olympic Park）

倫敦奧林匹克公園占地約2.5 km2，該基地在二戰中倫敦大轟炸后被用作垃圾填埋場，因?yàn)橥寥篮偷叵滤粐?yán)重污染，這片土地對開發商來說基本毫無價值，而政府在整個規劃和投資中發揮了中心作用。借倫敦第三次舉辦奧運會之機，倫敦市政府發布了一項可持續開發計劃，對基地及地區遺留問題進行詳細規劃，并要求將大部分受污染的土地改造后，建造奧運場館、公共綠地和住宅。

案例2：加拿大蒙特利爾圣米歇爾環保中心（Saint-Michel Environmental Complex）

加拿大蒙特利爾市的圣米歇爾環保中心占地192 hm2，過去是米隆采石場，1968年部分采石場開始作為垃圾填埋場，被使用了30多年，給城區環境帶來了諸多不良影響，過去一直是蒙特利爾主要的污染源。城市政府主導下，提出了該項目的修復計劃，基地逐漸被轉變?yōu)橐粋€(gè)城市綠色空間，預計2023年將改造成為蒙特利爾最大的多功能大都市公園。

圣米歇爾環保中心項目規劃修復的核心原則是安全優先，即在整體修復過程中，人和環境的安全是第一位的。在垃圾封場工程中，為了確保垃圾填埋場產生的廢氣和垃圾滲濾液不會外泄，整項工程采用了多層覆蓋的技術。此外，垃圾滲濾液也被有效地收集，經過壓縮后送到污水廠進行處理，避免了后續慢發性災害的產生。

米隆垃圾填埋場的修復與再生規劃確定了集環保、科教、文化、體育、休閑娛樂于一體的功能定位，并采用了多重策略。該項目設計了建設與環境保護相關的大規模的教育培訓和環保技術基地，展示方案的主題有三個：一、蒙特利爾，清潔技術的城市，指的是垃圾填埋場的改造和廢棄物回收管理；二、蒙特利爾，綠色的島嶼，指景觀建設和自然空間的重建；三、蒙特利爾，包容的城市、文化的城市和創造的城市，突出文化和創意。該項目還將增添喬木和灌木等綠色資源，建立多娛環保馬戲城。

案例3：Dania濱海公園，馬爾默，丹麥

Dania濱海公園位于瑞典和丹麥分界處的?resund海峽一側。該公園是原馬爾默海岸西部港口改造工程的主要項目之一，也是瑞典國內對城市用地進行開發再利用的最為雄心勃勃的項目之一。該用地曾經是寸草不生的垃圾填埋場；是一片充斥著臟污不堪的淤泥的工業荒漠。起初，難以定義的基地條件給設計師帶來了不小的困難，最終那些自然的瞬息萬變的元素反而構成了設計的主角：光、風、大海、地面線以及一望無際的遠景。這是一片隨季節和氣候變化的場所，人們在這里可以體驗巖石的堅硬與海浪的兇悍，體驗落日的壯美與夏日的明媚。公園最重要的組成要素是被稱為“Scouts（瞭望臺）”的部分：三個傾斜的混凝土臺，嵌入到巖石組成的海岸線中，讓來到公園的人們可以深入大海。40X40m的被稱為“堡壘”的平臺，比海平面高6m，無論是強烈的海風還是壯美的落日，只要站在這里都能暢快地體驗。此外，三個木箱組成的“陽臺”提供了俯瞰廣闊草坪的場所。后者是一塊絕佳的室外活動場地，兩排高地錯落的樹木及耐鹽灌木將強烈的海風阻隔在外。

案例4：西班牙巴塞羅那格拉夫自然公園中的瓦爾·德恩·瓊填埋場修復工程

位于格拉夫（Garraf）自然公園中的瓦爾·德恩·瓊（Vall d’en Joan）曾是一個封閉蜿蜒的山谷，自1974年這里便成為了垃圾填埋場，主要處理來自巴塞羅那都市圈的垃圾。景觀恢復之前，填埋場有著陡峭的斜坡，這個巨大的斜坡布滿了整個山谷，最上層的垃圾就這么暴露著，和山谷的自然風景形成鮮明對比。2003年-2010年，巴塞羅那對該填埋場進行了修復和景觀再造，該工程獲得了2014第八屆羅莎?芭芭國際景觀獎。目前該填埋場占地約70公頃，某些地點的填埋深度超過了80米，填充了山谷三分之二的高度。

將垃圾填埋場轉換為農業景觀基于以下三個關鍵因素：地形、水力學和植被。地形處理是最基本的，堤防工程和渠道的設置可以保證新地形的穩固，并在此基礎上布置了養殖梯田、樹木種植區、作物種植區。梯田上的雨水徑流被引入雨水蓄水池，同時用沼氣產生的動能驅動灌溉系統。

在修復工程剛開始的時候，建筑師首先用一層土覆蓋住最后一層廢棄物頂部。一條很大的混凝土沖溝將原生土和還在使用的垃圾填埋場分開，且兼有為山腰排水泄洪的功能。處理過的中水和工作區沖洗用水在一處水庫中匯集，并在那里進行凈化處理。修復工序從最低水平面開始，此時高處的垃圾填埋場仍在繼續投入使用。一套全新且與以往截然不同的系統與現有系統相重合，且二者將共存直至該填埋場關閉。直到3年以后修復工作才會完全結束。

土方工程：該垃圾填埋場的臺地工程需要能夠容納下碎石；這個關于正在使用中的垃圾填埋場的強制規范是為了保證所堆積的大量廢物的穩定性。由于底層土壤的構造，那種挖掘的方法并不適用于該工序。制造臺地唯一可行的方法是從現場以外運入材料?，F(xiàn)場的坡度極為陡峭，需要建設的擋土墻高度超過10米，因此需要大量的外來土（最初20公頃面積場地其土方量高達465000 立方米）。

土壤：在農業栽植中土壤是決定性的因素。在兩個以上的階段需要運入新的土壤。第一個階段是用來建造臺地的基本結構，并填充擋土墻之間的空隙。第二個階段用來形成一層肥沃的土壤層，以便植物種植。在這兩個階段之間是鋪設砂石層、滲透膜、防水材料以及另一層砂石層，以將垃圾堆同新的土壤相隔開。這些混雜的惰性土壤必須要很肥沃，這樣才能適合種植作物根系往下長，深入到由機械通道形成的土層中，移動石塊，破土而出，這樣才能成為一個整體，達到最后的效果。在此之后某些特定的種植區（斜坡和樹陣）中需要施以糞肥，在臺地則需要混合肥料，以改善土壤的結構和質地。為了改善土壤的肥沃程度，臺地上還需要進行豆類作物的輪作。

改造后的自然公園規模很大又臨近各種人口中心，在這種背景下，設置直達場地的道路和停車場是至關重要的。

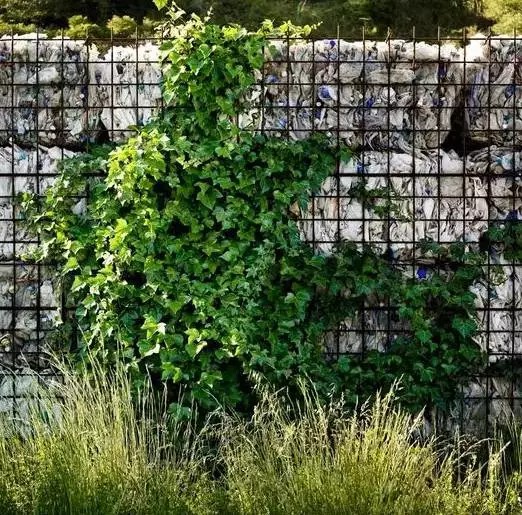

路徑的精心設計引導著游客在蜿蜒的梯田上查看恢復工作并欣賞風景。由廢棄物構成的矮墻設置在路徑旁，提醒著游客不應忘卻場地幾十年的歷史。

（作者：劉抒悅 美國麻省理工學院環境工程碩士  單位：上海市環境工程設計科學研究院有限公司）
