隨著人們對供水水質要求的提高，以及對生產廢水排放的重視，現代水廠設計包括預處理、常規處理、深度處理和排泥水處理等。水廠構筑物數量增多，導致用地緊張。水處理構筑物下疊清水池的應用便成為了水廠設計的重點。清水池由于其占地面積較大，成為水廠設計中首先被疊合的構筑物。下疊清水池的設計與傳統清水池設計差距較大，設計難度也有所增加。

傳統的清水池構造簡單，其設計經常不受給水工程師的重視，僅有的研究也集中在清水池調蓄、節能等優化。目前，對于傳統清水池的設計要點及細節的研究較少，對于下疊清水池的設計要點的研究更是一片空白。因此，總結清水池設計要點、尤其是下疊式清水池的設計要點意義重大。本文就下疊式清水池的優化設計進行探討。

1、調蓄與管配廠區所有清水池調蓄容積之和應根據式(1)及式(2)確定。下疊清水池各管配件布置原則與傳統清水池相同，應根據手冊上要求按表1配套設計進水管、出水管、溢流管和排水管等管配件。

Wc=W1+W2+W3+W4 (1)

其中：W1——調節容積，m3，一般根據制水曲線和供水曲線求得;

W2——凈水構筑物沖洗用水及其他廠用水的調節水量;

W3——安全儲量，m3，為避免清水池抽空，威脅供水安全，清水池可保留一定水深的容量作為安全儲量;

W4——消防儲量，m3。

W4=T(Qx+QT-Q1) (2)

其中：T——消防歷時(h)，一般為3 h，也有采用2 h的，可視具體情況而定;

Qx——消防用水量，m3/h;

QT——最高日平均時生活與生產用水量之和;

Q1——消防時一級泵房供水量，m3/h，如消防時允許凈水廠強制提高制水量，則Q1>QT。

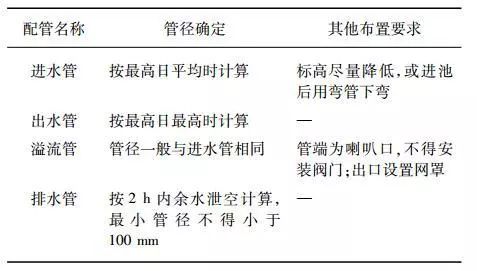

表 1 清水池各配管布置要求

2、水位若下疊清水池為水廠僅有調蓄構筑物，則水位按正常水力流程設計確定即可。若下疊清水池與其他獨立清水池并聯，則該清水池最高、最低水位應與獨立清水池保持一致。

構筑物下疊清水池水位由該清水池在水力流程中的位置確定。若下疊清水池與獨立清水池串聯，即下疊清水池起消毒接觸池作用，則該清水池最高水位應為濾池(無深度處理構筑物)或炭濾池(有深度處理構筑物)出水堰后水位減去至(炭)濾池連接管的水頭損失，也可以通過獨立清水池的最高水位加上兩者之間的水頭損失計算獲得。下疊清水池的最低水位應為獨立清水池的底板標高加上連接管間的水頭損失。清水池與其他構筑物之間連接管的水頭損失可根據式(3)確定。

h=h1+h2=∑iL+∑ξv2/(2g) (3)

其中：h1——沿程水頭損失，m;

h2——局部水頭損失，m;

i——單位管長的水頭損失，m;

L——連通管段的長度，m;

ξ——局部阻力系數，查給水排水設計手冊第1冊《常用資料》;

v——連通管中流速;

g——重力加速度，m/s2。

3隔墻與底板

3.1底板若下疊清水池為水廠僅有調蓄構筑物，則構筑物的底板標高確定同傳統清水池相同，在此不做詳細討論。若除下疊清水池外，仍有其他獨立的清水池，則下疊清水池的底板標高應同獨立清水池的底板標高保持一致。出水管附近底板應有局部落低措施，并在適當位置設置一定數量集水坑，集水坑應設置在人員方便出入處，但要避開正對人孔入口、以及較大的隔墻過水孔，防止人員不慎跌落。

3.2

隔墻沉淀池下疊清水池主體隔墻應與沉淀池水流方向平行。濾池下疊清水池隔墻應與濾池排水槽平行，以方便結構受力計算。構筑物伸縮縫兩邊也可根據結構要求適當增加隔墻。

底梁應盡可能上翻，降低底梁施工難度，因下疊清水池過水孔無法貼地設置，隔墻下部應每隔一定距離設置流水孔，防止調試過程中因兩側水位差異引起的受力不均勻而引起的隔墻坍塌。隔墻上部應每隔一定距離設置透氣孔，防止積氣而導致的水位無法上升。透氣孔與過水孔一般較小，建議設計為圓形，在施工時只需預埋管道澆鑄即可成型，而方形孔洞需預先支撐模板，施工不便。

下疊清水池上部為水處理構筑物，不便開人孔，部分區域離人孔較遠。為方便檢修，應在隔墻適當?shù)奈恢迷O(shè)置檢修門，便于檢修人員快速到達需檢修處。

4人孔

4.1人孔位置與形式由于下疊清水池頂板為上部構筑物底板，清水池頂板上無法開設人孔。如何合理布置人孔，使檢修人員方便從地面進入地下清水池一直是下疊清水池的設計難點之一。

下疊清水池外壁可較上部處理構筑邊緣外凸一部分，并在外凸處上方開一人孔進入。也可以將整個下疊清水池外壁擴大至略大于上部構筑物外壁，在擴大部分上方尋找合適位置開設人孔。前者稱為外凸式，該方式會使構筑物整體輪廓復雜不規則，結構基坑處理難度增加，施工不便，還會造成外凸部分死水淤積，不利于飲用水安全。后者稱為外擴式，該方式構筑物輪廓規則，基坑維護簡單、清水池平面尺寸增大，調蓄容積增加，設計難度減少，但土建費用較高。

沉淀池水力流程上布置較前、底板一般較高，故其下疊的清水池一般水深足夠、調蓄容積充足，其下疊的清水池?zé)o需過大的平面尺寸。另外沉淀池通常外壁形狀方正、土建結構較為簡單，即使下疊清水池局部外凸，也不會對整體結構設計造成太大難度。因此，外凸式成為了沉淀池下疊清水池人孔的主流，但也有不少將下疊清水池?cái)U(kuò)大至沉淀池排泥渠外側的實例?？梢?jiàn)這兩種人孔設置方式均適用于沉淀池下疊清水池。圖1(a)與圖1(b)為人孔的兩種不同的布置形式。

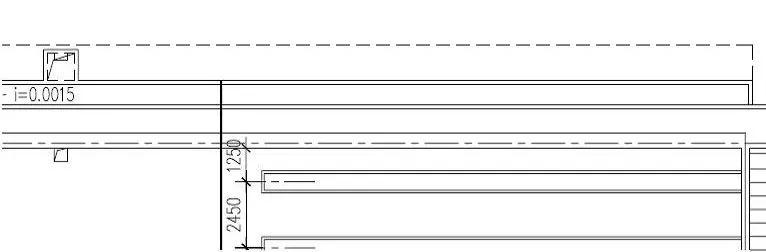

(a)外擴式

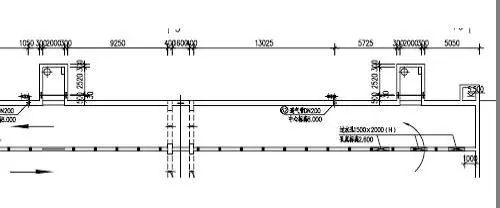

(b)外凸式

圖1 不同的下疊清水池人孔布置方式

而濾池本身結構復雜，基坑維護設計本已不易，若繼續增加濾池外輪廓的不規則性，會為結構設計帶來更大困擾。因此濾池下疊清水池一般不采用外凸法。濾格上部有一條懸空的渾水渠，若將清水池外壁與渾水渠外壁對齊，在渾水渠底板與清水池頂板中空間設置人孔，這樣結構上的處理較為簡單，也充分利用了濾池渾水渠下部空間。采用外擴式后，濾池渾水渠一側外立面不出現肋板，外形較為美觀。而且濾池本身底板較低，下疊清水池高度不夠，外擴式正可以擴大清水池占地面積，增加調蓄容積。可見，外擴式人孔布置非常適合濾池下疊的清水池。

采用外擴式的濾池下疊清水池的人孔，若渾水渠底板底與清水池外擴部分頂板頂?shù)母卟畲笥? m，則可將人孔設置于清水池頂板之上，并采用方形人孔。若該高差不足2 m，那么設計時應采用將渾水渠底板與清水池頂板合并，并在合并處側壁部分預埋墻管，檢修人員從側壁圓形人孔處進入下疊清水池。

另外，若清水池進出管口徑較大，可在進出水閥門井中閥門前管道上設置三通及法蘭悶版作為進入清水池的通道。這種方式具有土建成本增加較少、施工難度較小、檢修人員進池方便、組合池外輪廓規則等優點，適用于較大規模的水處理構筑物。

4.2

人孔與溢流及通風設施的結合通風設施與溢流設備需與地面連通，而人孔必有與地面連通的部分，故可在設置人孔處布置溢流與通風設施。精簡下疊清水池附屬設施，方便管理。

一般采用在人孔既高出地面又高出溢流水位處開數個小孔、加防蟲網的方式實現通風功能。此方法減少池壁其他地方的開洞個數，減少透氣管穿墻套管的敷設，降低清水池漏水風險。

人孔與溢流設施結合方式較多，并根據溢流水位的不同而形式多樣。若溢流水位同地面標高相近或高出地面不多，則可采用地平上方側壁開溢流孔的方式，使溢流的清水散至地面，漫流至廠區雨水系統。若溢流水位高出地面許多，則上述方法會使溢流孔高出地面較多，溢流水流至地面時，孔下方外壁受水侵蝕面積較大，積年累月影響池壁外立面美觀。而設置過分高于地面的溢流孔，清水池溢流時水聲也較大，不利于廠區內噪音污染控制。此時應選擇在人孔附近設置溢流管，溢流水流進溢流管后再經管道連接的溢流井排至地面進入雨水系統。另外，溢流管出口經常處在排水水位以下時，為避免清水收到污染，也可以考慮使溢流管先經溢流井，再通至排水井?？紤]到溢流流量及溢流管入口出堰上水深，溢流管入口處常采用喇叭口，此時需注意清水池人孔大小應能保證清水池內喇叭口的順利安裝與調換。

圖2(a)及圖2(b)為兩種不同人孔與溢流設施結合的布置案例。

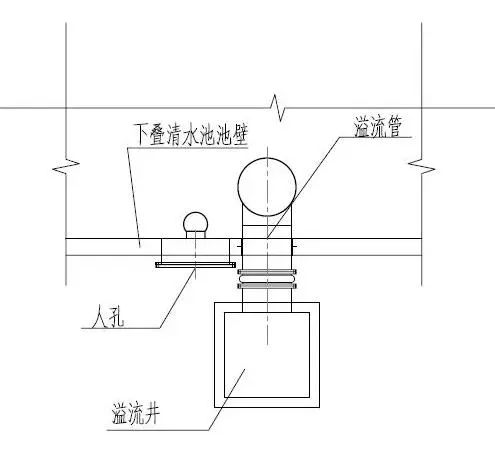

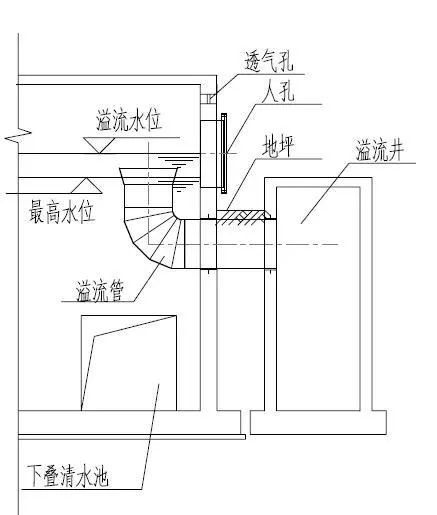

(a)外設溢流井式

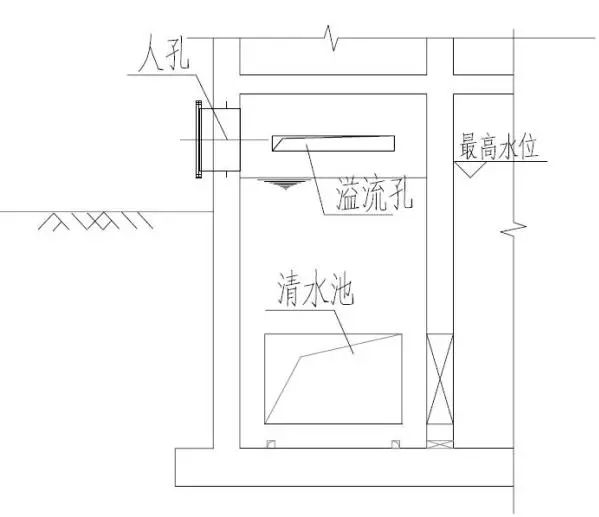

(b)直接設溢流孔式

圖2溢流與人孔的不同結合方式

5結論

清水池是給水工藝中重要的水處理構筑物。隨著水廠建設用地的日益緊張，清水池與其他水處理構筑物合建已成為一種趨勢。下疊的清水池設計與傳統獨立清水池設計略有不同，結構處理難度較大，考慮細節較多。為保證下疊清水池的順利運行，現總結設計要點如下：

(1)并聯下疊清水池最高水位與最低水位同獨立清水池各水位相同。串聯清水池的最高水位同最低水位應略高于流程后的獨立清水池。

(2)下疊清水池隔墻應平行于沉淀池水流方向或者(炭)濾池排水槽方向。清水池底梁應上翻，隔墻上應設置上部透氣孔與下部流水孔，且最好為圓型。隔墻必要位置處應設置檢修門和過水孔。

(3)下疊清水池的人孔為該構筑物設計難點，需根據實際情況選擇人孔形狀和安排人孔位置。土建人孔設計可采用外凸式和外擴式，兩種方式均適用于下疊于沉淀池下的清水池。設置于濾池下的清水池推更應采用外擴式，若進出水管口徑較大，可在閥門井中管道上設置人孔。人孔設計時應考慮與清水池的溢流與通風設施相結合，必要時應在清水池附近設置額外溢流井。

來源:凈水技術  作者:張晏晏等
