目前針對大城市及以上層級的全市域綜合管廊專項規劃，沒有明確編制思路、方法以及相應的編制深度控制，本文以廣州市綜合管廊專項規劃為例，探索超大城市綜合管廊專項規劃的編制方法，提出規劃編制思路，全面詳細總結綜合管廊規劃編制在規劃方法、規劃手段、技術發展上的多種創新和應用，充分體現“規劃引領”的核心思路。

城市綜合管廊是地下建設集電力運輸線、通信線路、燃?xì)夤艿?、供排水管道等管線于一體的集約型隧道的總稱，有效避免對道路反復開挖以及可能造成的停水?dāng)嚯?、通訊中斷、交通堵塞等事故和直接?jīng)濟損失。

2015年5月29日，住建部發布《城市地下綜合管廊工程規劃編制指引》，該指引要求以工程規劃的深度編制綜合管廊專項規劃，較適用于綜合管廊建設前的立項依據編制。但針對大城市及以上層級的全市域綜合管廊專項規劃，該指引沒有明確編制思路、方法以及相應的編制深度控制，本文以廣州市綜合管廊專項規劃為例，探索超大城市綜合管廊專項規劃的編制方法。

1 項目背景

2016年，廣州市以全國第一名的成績?nèi)脒x國家第二批管廊試點城市，力爭在“十三五”期末建成一批具有示范性的綜合管廊。

目前，廣州市正在推動管廊建設，但里程遠不能滿足超大城市管線需求，不能完全服務于城市大型市政管線，全市管廊布局缺乏系統性，管廊建設缺少計劃性。為在規劃層次、規劃深度、規劃內容、建設規模、建設計劃安排等方面滿足“十三五”建設目標和作為國家管廊試點城市的建設要求，迫切需要編制《廣州市綜合管廊專項規劃》，作為規劃引領和決策依據，從城市全局角度進行管廊布局，協調城市各類市政管線入廊，統籌管廊近遠期建設計劃，指導即將開展的綜合管廊建設和審批管理工作，鞏固和強化廣州作為國家中心城市地位的重要作用。

廣州市綜合管廊專項規劃涵蓋全市域7434.4 km2，本規劃既不能完全遵照《城市地下綜合管廊工程規劃編制指引》深度控制，又不能脫離該指引的總體框架和思路;同時，如何編制超大城市綜合管廊專項規劃在全國無例可循。

因此，如何確定規劃編制思路、制定內容框架、控制編制深度、運用怎樣的規劃方法、形成怎樣的規劃成果，才能符合國家指引要求和當?shù)亟ㄔO(shè)需要，均需在規劃中一一探索和創新。

2 規劃構思

2.1規劃總體思路

本規劃范圍涵蓋廣州市域面積7 434.4 km2，若完全按照住建部綜合管廊工程規劃指引的要求編制，則由于資料深度不夠，影響規劃編制的進度和精度，缺乏彈性協調的空間;若脫離大綱要求，僅按照宏觀戰略發展的思路編制，則缺乏對于后續管廊設計建設實施層面的指引。

本規劃需要對編制深度進行重新把握，既能為廣州市綜合管廊的發展提供決策依據，又能契合管廊規劃指引要求，起到國家試點城市的示范作用。

為此規劃確定了涵蓋“宏觀-中觀-微觀”規劃思路，從3個層次和維度入手層層遞進、逐層聚焦，編制思路見圖1。

首先對現狀已建綜合管廊進行整合，梳理綜合管廊在市域的現狀分布、建設運行情況;其次結合廣州市城市發展戰略平臺、各類專項規劃等，對綜合管廊建設區域進行篩選并確定新的規劃方案;最后在現狀與新規劃管廊的基礎上，結合具體工程設計實施方法，論證新舊管廊的關聯可能性和技術可達性，從而將全市管廊進行聯接成網，發揮其最大的功效。

(1)在宏觀層面分析廣州市綜合管廊的建設條件，制定建設策略導向，甄別篩選管廊規劃建設區域、布局綜合管廊總體方案;

(2)在中觀層面以行政區劃為依據分解建設任務、落實管廊選址，并與區域控規相協調，預留管廊配套及附屬設施用地，達到控制效果;

(3)在微觀層面針對近期實施計劃的項目深化管廊節點導則、提出相應的規劃控制原則與標準、協調各類市政管線。

規劃在3個不同的層面落實專項規劃的編制要素，尤其在中觀、微觀的層次增補專項規劃的內容，比如綜合管廊在建設中存在與城市用地規劃矛盾的地方，給予彈性管控原則和指引，相關附屬設施用地標準，節點設計導則等方面。

在此基礎上，編制廣州市綜合管廊建設投融資方案，結合當?shù)貙嶋H情況提出管廊運營—管理—維護建議。

2.2規劃建設策略導向

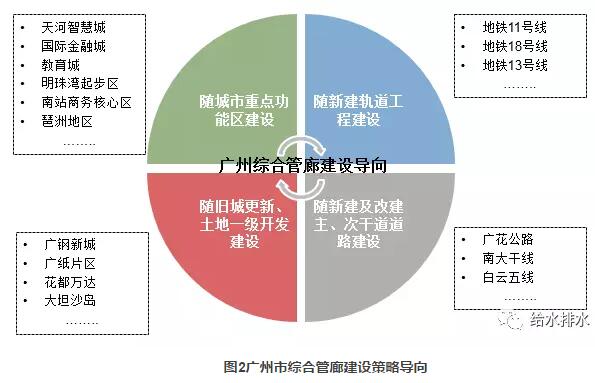

本規劃按照總體規劃思路，制定廣州市綜合管廊建設不同的策略導向(見圖2)。重點發展區結合道路、軌道交通、功能區、舊城改造等全面開展綜合管廊建設;一般建設區結合市政工程建設有選擇的進行綜合管廊建設;謹慎建設區一般不安排綜合管廊的建設項目。

預計到2020年，廣州市綜合管廊建設將初具規模，規劃建設區域遍布全市范圍。廣州市綜合管廊建設重點：新建及改建主、次干道路;土地一級開發項目;城市重點功能區，結合地下空間利用建設綜合管廊;結合軌道交通項目;結合舊城改造。

3 規劃核心問題與原則

3.1規劃核心問題

廣州市綜合管廊專項規劃編制重點圍繞了3大核心問題：

(1)如何按照國家指引編制超大城市管廊專項規劃。廣州市屬于超大一線城市，市域面積為7 434.4 km2，本規劃需按照國家指引編制，該指引深度屬于單個項目立項建設前期的工程規劃深度，超大城市按照該大綱編制難度極大。據了解，全國超大城市管廊規劃目前沒有按照該大綱編制的先例。

本規劃以逐層聚焦為核心思路，以落地性規劃為目標制定規劃內容框架，最終形成滿足大綱要求且兼具實施性的規劃成果。

(2)如何將本規劃與各方協調，達成共識。綜合管廊規劃極具綜合性，涉及到規劃、建設的各個領域，從各級人民政府到建設實施單位。廣州市行政管理部門眾多、層級結構復雜，如何將本規劃與各方協調，達成共識是本規劃的難點之一。規劃前后共協調了45家相關部門及單位，征詢各方意見近百條，力爭本規劃成果最大限度滿足各方需求。

(3)規劃成果如何創新，體現國家中心城市的發展實力。廣東省人民政府、廣州市人民政府對本規劃高度重視，提出“全而新”的目標要求，本規劃按照國家指引編制滿足成果“全”的要求，如何在既定的大綱中體現“新”亦是本規劃的難點之一。規劃不僅在協調機制上創新，更在成果編制中運用規劃手段、管廊技術上的創新。

3.2規劃原則

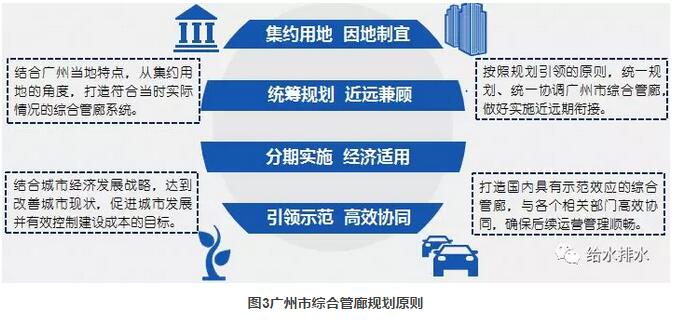

本規劃提出4項基本原則(見圖3)：①專項規劃要以促進城市可持續發展、確保城市地下空間資源的合理利用，達到社會、經濟、和環境效益的統一;②城市建設和發展是個循序漸進的過程，規劃應考慮近、遠期的銜接關系，使規劃具有一定的彈性，從全局出發，統籌安排，滿足城市總體布局的要求，使城市地下綜合管廊工程成為城市有機整體的重要組成部分;③要樹立動態發展的觀念，既要強調規劃的引導和控制機制，又要靈活適應市場機制，適時地進行調整、補充和修正，適應城市社會經濟發展的實際需要，以便更好地深化規劃，實施規劃;④綜合管廊規劃堅持高起點、高標準、超前規劃的指導思想，充分考慮高速度發展的特征，為區域發展預留適當?shù)氖姓O(shè)施容量。

4 規劃內容框架

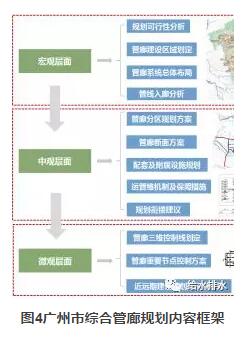

圍繞規劃思路，梳理規劃各層級對應解決的規劃內容框架(見圖4)。按照《城市地下綜合管廊工程規劃編制指引》編制，主要內容框架包括：規劃可行性分析、管廊建設區域劃定、管廊系統總體布局、管廊分區規劃方案、管線入廊分析、管廊斷面方案、管廊三維控制線劃定、管廊重要節點控制規劃、配套及附屬設施規劃、近遠期建設時序及投資估算、運管維機制及保障措施、規劃銜接建議等。

5 規劃特色與創新

本規劃成果編制特色與創新貫穿于規劃工作全過程，規劃既與現狀、上位規劃的充分銜接協調，又具有高度的落地性，主要體現在以下5方面。

5.1規劃系統性強，內容全面兼具落地性

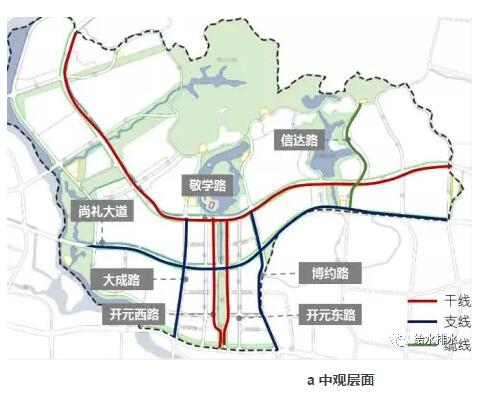

總體層面圍繞廣州市城市重大戰略發展平臺明確綜合管廊建設重點區域，結合重大市政工程、交通樞紐等布局綜合管廊總體方案，打破行政邊界區規劃，全面論證全市綜合管廊的關聯性;中觀層面分解廣州市11個行政區的建設任務，以“控規一張圖”為基礎落實管廊選址與管控，預留綜合管廊設施用地，劃定管廊三維控制線，并細化管廊斷面及配套、附屬設施方案;微觀層面對綜合管廊4類典型節點進行設計，制定節點控制導則，針對各類管線提出協調建議，并制定管廊防災原則，最終編制管廊投資估算及投融資方案，提出全面的運管維建議，指導管廊后續建設實施。綜合管廊節點規劃示所見圖5。

5.2首次提出“剛彈結合”的入廊原則

廣州城市建設用地面積較大，管線敷設問題復雜多樣，秉承“建設管廊的區域所有管線必須入廊”原則，有序逐步推進各類市政管線入廊，管線入廊分為剛性、彈性、鼓勵性3種方式。對于不同類型管線入廊提出精準要求和規定，結合廣州北高南低的豎向特點，彈性地提出了污水、燃?xì)夤芫€如何入廊問題，逐步推進市政管線全線入廊。

(1)剛性入廊。給水管線：輸水管入廊;電力管線：高壓電纜、低壓電力管線均入廊;通信管線：全線入廊，通信運營商共建共享。

(2)彈性入廊。燃?xì)夤芫€：高壓及次高壓不入廊，其余入廊;污水管線：合流制地區改造后入廊，分流制地區有條件的入廊;集中供冷、供熱管線：有集中供冷、供熱區域可納入綜合管廊;雨水管線：結合海綿城市，可利用結構本體或采用管道排水方式入廊;再生水管線：有再生水回用區域，管廊預留再生水管位。

(3)鼓勵性入廊。真空垃圾管道：部分條件成熟地區可納入垃圾管道。

5.3開發了綜合管廊選址評估模型

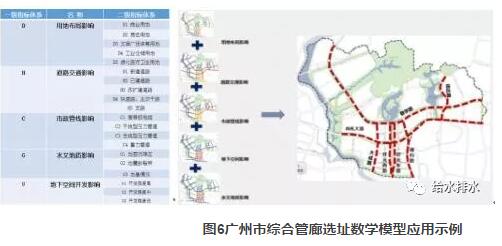

在綜合管廊中觀布局規劃層面，規劃運用綜合管廊選址評估模型。評估模型將包含綜合用地、道路交通、市政管線、水文地質、地下空間等5類一級指標、20個二級指標綜合考慮，建立數學評估模型，進行片區綜合管廊布局。廣州市綜合管廊選址數字模型應用示例見圖6。

5.4因地制宜的海綿型管廊斷面

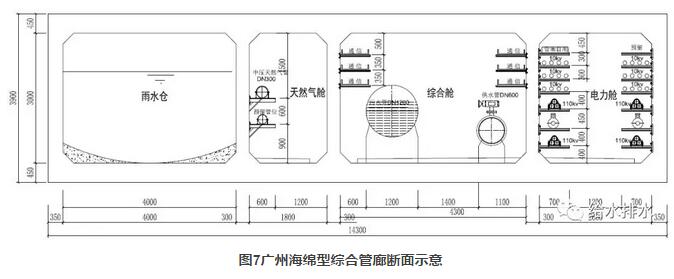

針對廣州 “水浸”頻發特點，在某些特定的區域，規劃提出了“海綿型”綜合管廊斷面方案以緩解排水壓力。規劃方案中含有雨水管線，利用管廊本體布置雨水艙，可充分利用海綿城市技術的“滲、滯”理念，見圖7。

5.5多專業規劃，全系統協調

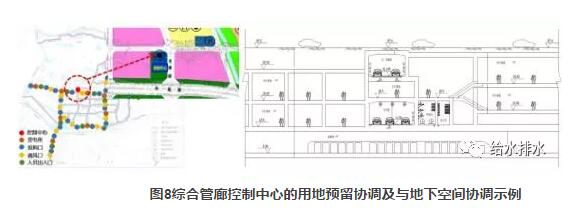

綜合管廊附屬設施用地與城市用地規劃進行反復的協調反饋，將管廊用地在控規階段予以控制預留，見圖8。

廣州市綜合管廊建設較為突出的問題是與地下空間、地鐵之間的協調，當綜合管廊穿越規劃地下通道、地下商業街、地下人防等地下空間設施時，應盡量與地下空間結合實施，含天然氣管道艙室的綜合管廊不與地下商業、地下停車場、地下道路、地鐵車站以及地面建筑物的地下部分等合建。

綜合管廊應做好與軌道交通線路在平面、豎向位置關系上的協調。在地鐵區間段建設時，應盡量將管線納入綜合管廊，避免后期站體施工時產生的遷改并重新復核區間段抗浮等技術要求，同時要處理好與地鐵建設時序的關系。

本規劃與市政管線專項規劃、管線綜合規劃、排水防澇規劃等進行協調，在建設綜合管廊后，對于部分地區的管線提出歸并整合建議，確保綜合管廊的路由能發揮最大管線收納作用，見圖9。

6 規劃成果應用

本規劃詳實全面的成果內容，既符合宏觀戰略層面的全局要求，又滿足中、微觀的層面的建設管控與細節指引，本規劃成果應用主要體現在如下兩個方面。

6.1指導與指引

本規劃成果中建立了近、遠期廣州市域范圍管廊建設項目庫，指導近期綜合管廊建設項目實施，指引遠期廣州市綜合管廊的發展方向，是廣州市作為綜合管廊第二批試點城市理順建設思路、完成建設目標的重要依據之一。

6.2協調與銜接

本規劃成果基于道路交通、市政管線、重點地區控規等規劃編制，對于各類規劃提出了協調要求，充分與控規、專項規劃等銜接，完善、增補各類規劃中相應的規劃內容，并將規劃成果反饋于控規，做好綜合管廊設施用地預留與控制，起到了互相校核、多面協調的作用。

7規劃實施效果

目前，本規劃成果已經完全納入廣州市城市規劃管理平臺，規劃的實施效果集中體現在綜合管廊的建設方面。在綜合管廊的設計、建設方面，根據本規劃確定的綜合管廊線位、管廊斷面、三維控制、節點控制原則等已經應用于部分管廊項目，目前地鐵十一號線、天河智慧城、國際金融城、廣花公路等管廊已經通過本規劃定線和施工圖設計落實到建設中。

8 結語

城市綜合管廊的發展是深入貫徹落實科學發觀的必然要求，也是促進我國城市可持續發展的必然趨勢。

目前部分城市綜合管廊建設往往缺乏專項規劃的指引和全局統籌安排，建設存在一定的目的性和隨意性;部分完成綜合管廊專項規劃編制的城市，規劃思路無法完全統一，規劃存在一定的片面性和滯后性。

做好綜合管廊建設應秉承“規劃引領”為核心思路，以“先規劃、后建設”為指導原則。本文以廣州市綜合管廊專項規劃為案例，探究超大城市綜合管廊編制思路，摸索綜合管廊專項規劃編制方法，從而避免了各類城市或重點開發片區在綜合管廊建設中出現的“規劃后補”的現象，從統籌全局出發，增強了綜合管廊專項規劃編制的嚴肅性、權威性;提高了城市綜合管廊布局和建設的合理性、科學性。

具有全局思維的綜合管廊專項規劃，可以為綜合管廊建設提供有力的支撐，通過對各類城市規劃因素的分析考慮，能夠?qū)崿F(xiàn)綜合管廊與城市經濟效益、社會效益共同發展，從而推動城市的可持續發展。

來源:給水排水  作者:雷洪犇
